O13 – Varm, kold eller slukket cirkulation?

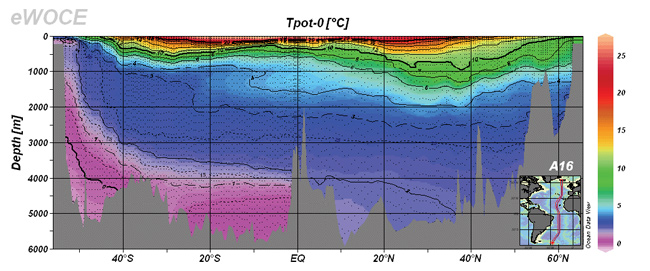

I kapitel 1 boks 2 er der beskrevet tre forskellige cirkulationsmønstre i Atlanten. Nedenfor er vist temperaturen af havvandet i et tværsnit op gennem Atlanterhavet, således at Nordatlanten slutter på figuren til højre.

Forsøg på figuren at identificere det bundvand, der dannes ved Antarktis, og dybvand, som dannes nord for Atlanterhavet. Sammenlign med figur 1.7 i teksten og diskuter, hvilken tilstand cirkulationen befinder sig i pt.
