Superledning - fremtidens teknologi

Opgave 7

Sammenligning af elkabler

De følgende spørgsmål drejer sig om at undersøge den energimæssige rentabilitet ved at bruge et HT-superledende kabel i elsystemet.

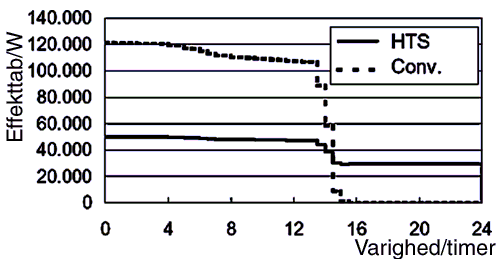

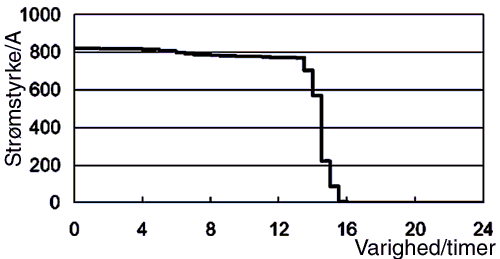

Figurerne nedenfor viser strømstyrken og effekttabet hen over et døgn for et kabel, der forbinder et kraftvarmeværk med elsystemet.

Kabel til varmekraftværk

  1. Gør rede for, at HTS-kablet har det mindste gennemsnitlige effekttab i løbet af et døgn.

  2. Brug grafen der viser strømstyrken i kablet hen over et døgn samt grafen til opgave 6, og forklar, hvorfor effekttabet i HTS-kablet er mindre end i det konventionelle kabel.

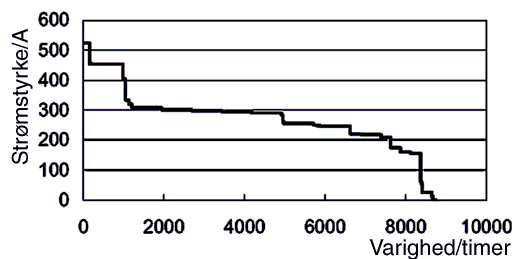

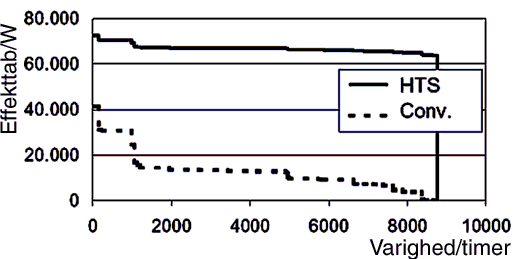

Figurerne nedenfor viser strømstyrken og effekttabet hen over et år for et 4 km langt kabel, der er placeret i det forgrenede ledningsnet. Kablet kan overføre en maksimale strømstyrke på 2000 A

Kabel i det forgrenede netværk

  1. Gør rede for, at HTS-kablet har det største gennemsnitlige effekttab i løbet af et år.
    Brug grafen, der viser strømstyrken i kablet hen over et år samt grafen til opgave 6, og forklar, hvorfor effekttabet i HTS-kablet er større end i det konventionelle kabel.

  2. Forklar, hvilken placering et HTS-kabel skal have i elnettet for at det vil være energiøkonomisk bedre end et konventionelt kabel.

Figurerne stammer fra ASC2000, paper 4LGa10, "Energy losses of superconducting power transmission cables in the grid" af Jacob Østergaard, Jan Okholm, Karin Lomholt og Ole Tønnesen.
